A. Pendahuluan
1. Pengertian
Ethernet over Internet Protocol Merupakan Mikrotik Proprietary. Artinya hanya perangkat mikrotik yang dapat menggunakan fitur ini. EoIP dapat digunakan untuk menghubungkan Dua Mikrotik yang Berada nan jauh disana, Intinya berada pada jarak yang jauh menggunakan Metode EoIP. Keunggulan EoIP ini adalah Network yang berada di bawahnya dapat diatur supaya berada dalam segment network yang sama. Karena dalam prakteknya EoIP menggunakan mode Bridge
2. Latar Belakang
EoIP ini umumnya digunakan untuk beberapa kantor yang memiliki kantor cabang, namun antara jaringan kantor pusat dan kantor cabang tersebut pihak kantor menginginkan Jaringannya berada dalam satu Network yang sama. EoIP ini merupakan MikroTik Propietary yaitu merupakan fitur yang hanya ada pada mikrotik routerOS
3. Maksud dan Tujuan
Menghubungkan dua router yang berbeda pada jaringan yang jauh dengan menggunakan Tunnel
4. Hasil Yang Diharapkan
Mengetahui salah satu fitur mikrotik, yaitu EoIP Tunnel
B. Alat dan bahan
Mikrotik (sesuai judul)
Jika Pada Kantor yang Jauh, Kedua Router harus memiliki IP Publik agar bisa terhubung
C. Jangka Waktu Pengerjaan
Sekitar 10 menit
D. Tahap Pelaksanaan
Setting router1

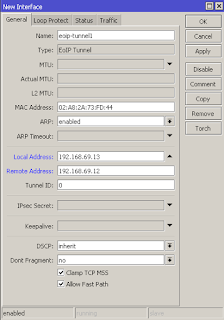

interfaces > (+) > EoIP Tunnel
isikan Local Address dengan IP yang berada pada router1
isikan Remote Address dengan IP dari router2
isikan Tunnel ID, harus sama antara kedua router, dan tunnel ini belum ada yang memakai
Pada Router2 lakukan hal yang sama, hanya remote address dan local address menyesuaikan
Lalu masuk ke menu bridge, lakukan bridge pada interface EoIP Tunnel dan interface yang terhubung ke Client dalam hal ini Ether2
Disini tambahkan Interface EoIP Tunnel
Dan Interface Ether2
Coba Lakukan Ping
Untuk Keuntungan EoIP ini, Interface yang dihubungkan bisa berada dalam satu jaringan yang sama. Misalnya Router Client A berada pada network 192.168.10.0/24, maka Router Client B Juga pada Network 192.168.10.0/24
E. Masalah yang Dihadapi
Terkadang saat kita mengetes ping tidak mau terhubung, perhatikan Nama dari masing-masing interface, jika namanya sama, kemungkinan terjadi tabrakan interface. Coba ganti namanya, misalnya EoIP1 dengan EoIP2, dll.
F. Kesimpulan
EoIP merupakan Protokol Tunneling yang dapat menghubungkan jaringan dengan Network yang sama berkat adanya bridge, namun dalam akses melalui IP Publik maupun WAN
G. Referensi
mikrotik.com
MTCRE 2012
PKL BLC Telkom Klaten
